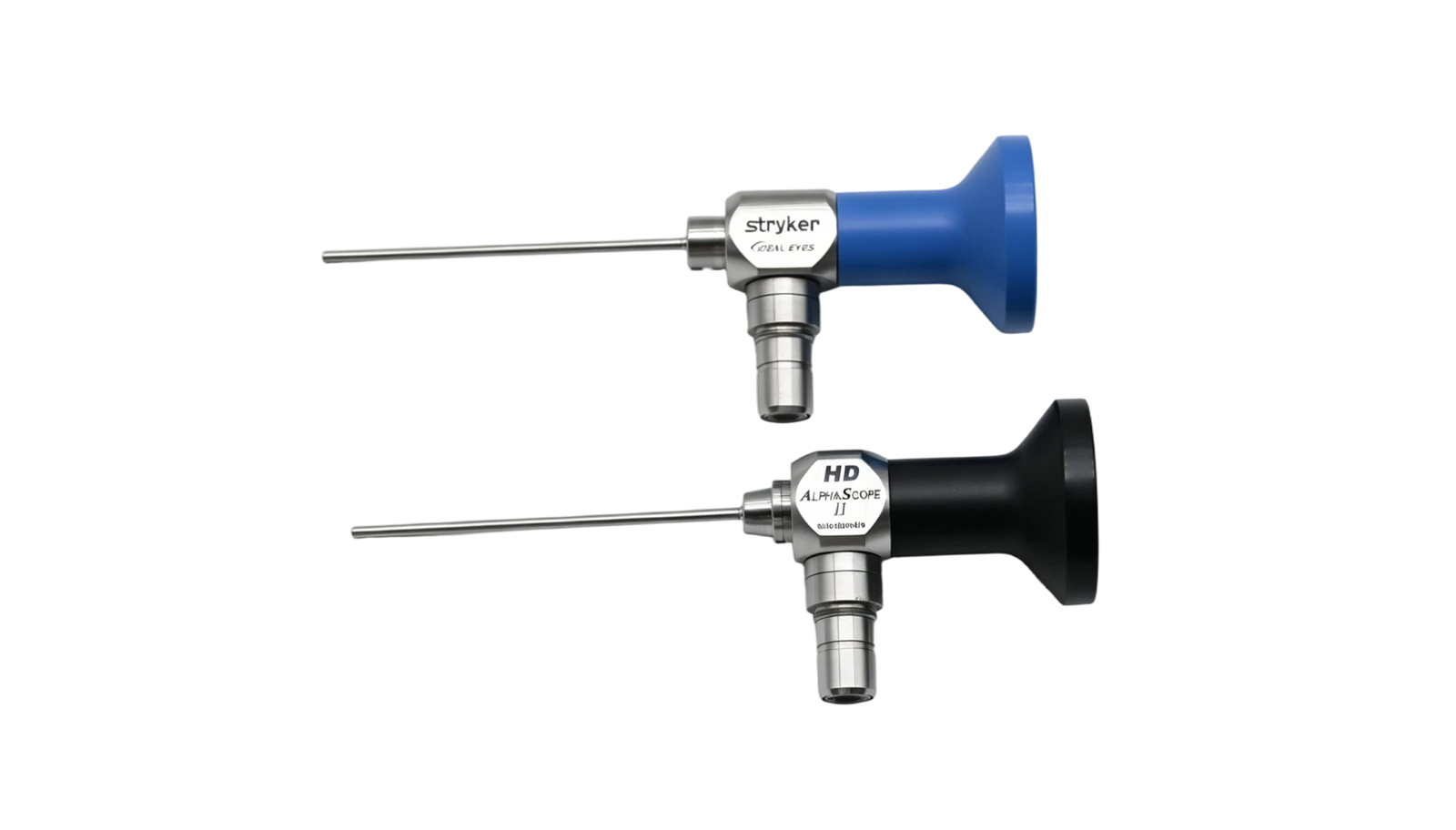

এই প্রযুক্তিগত ক্ষেত্রে দুটি চোয়ালের আর্থ্রোস্কোপ মডেল, STRYKER 0502-119-010 এবং GIMMI E.8186.20 এর উপর দৃষ্টি নিবদ্ধ করে। আমরা অপটিক্যাল লেন্স ডিসঅ্যাসেম্বলি, ডিপ ক্লিনিং, অ্যাসেম্বলি এবং অপটিক্যাল ক্যালিব্রেশনের সম্পূর্ণ ওয়ার্কফ্লোকে বিশদভাবে ভেঙে দিই। এই দুটি স্কোপ প্রায় অভিন্ন অভ্যন্তরীণ অপটিক্যাল আর্কিটেকচার ভাগ করে, তাই তাদের সমস্যা সমাধানের যুক্তি এবং অপারেশনাল পদ্ধতিগুলি অত্যন্ত বিনিময়যোগ্য। এই নির্দেশিকাটি অনুরূপ আর্থ্রোস্কোপিক অপটিক্যাল সিস্টেমের পরিষেবা দেওয়ার জন্য একটি সর্বজনীন রেফারেন্স হিসাবে কাজ করে।
অপটিক্যাল পাথ বিচ্ছিন্ন করা

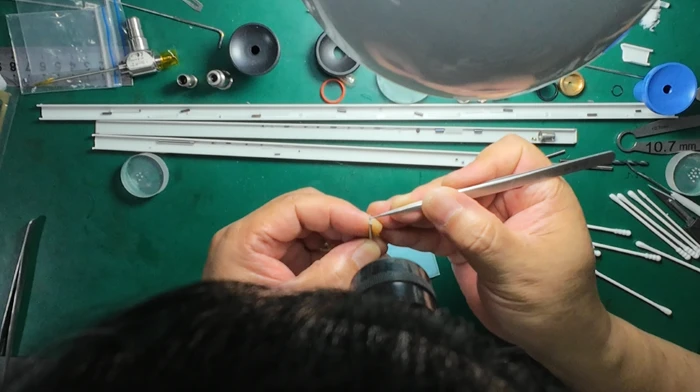

স্পেসার টিউব, ডায়াফ্রাম এবং অ্যাডাপ্টার কম্প্রেশন ব্লকগুলি বের করে অপটিক্যাল পাথ টিয়ারডাউন শুরু করুন। স্পেসারের টিউবের ভিতরে পৌঁছানোর জন্য একটি হুক করা প্রোব ব্যবহার করুন, আলতো করে এটিকে আলগা করুন, তারপর স্পষ্টতা ফোর্সেপ দিয়ে এটিকে তুলে নিন। অভ্যন্তরীণ কম্প্রেশন ব্লক অপসারণ করতে স্কোপ হাউজিং হালকাভাবে আলতো চাপুন। কম্পনের কারণে অভ্যন্তরীণ অপটিক্যাল উপাদানগুলিকে স্থানান্তরিত বা টিকিয়ে রাখা থেকে রক্ষা করার জন্য এই পদক্ষেপের সময় প্রয়োগকৃত শক্তির যত্ন সহকারে নিয়ন্ত্রণ প্রয়োজন। অপটিক্যাল উপাদানগুলির প্রান্তিককরণ ক্রম বিচ্ছিন্ন করার সময় অবিচ্ছিন্ন থাকে তা নিশ্চিত করার জন্য, একটি হ্রাসকারী আবরণ ব্যবহার করা হয়।
(রিডুসিং কেসিং ইনস্টল করুন)
(কেসিং কমানো)

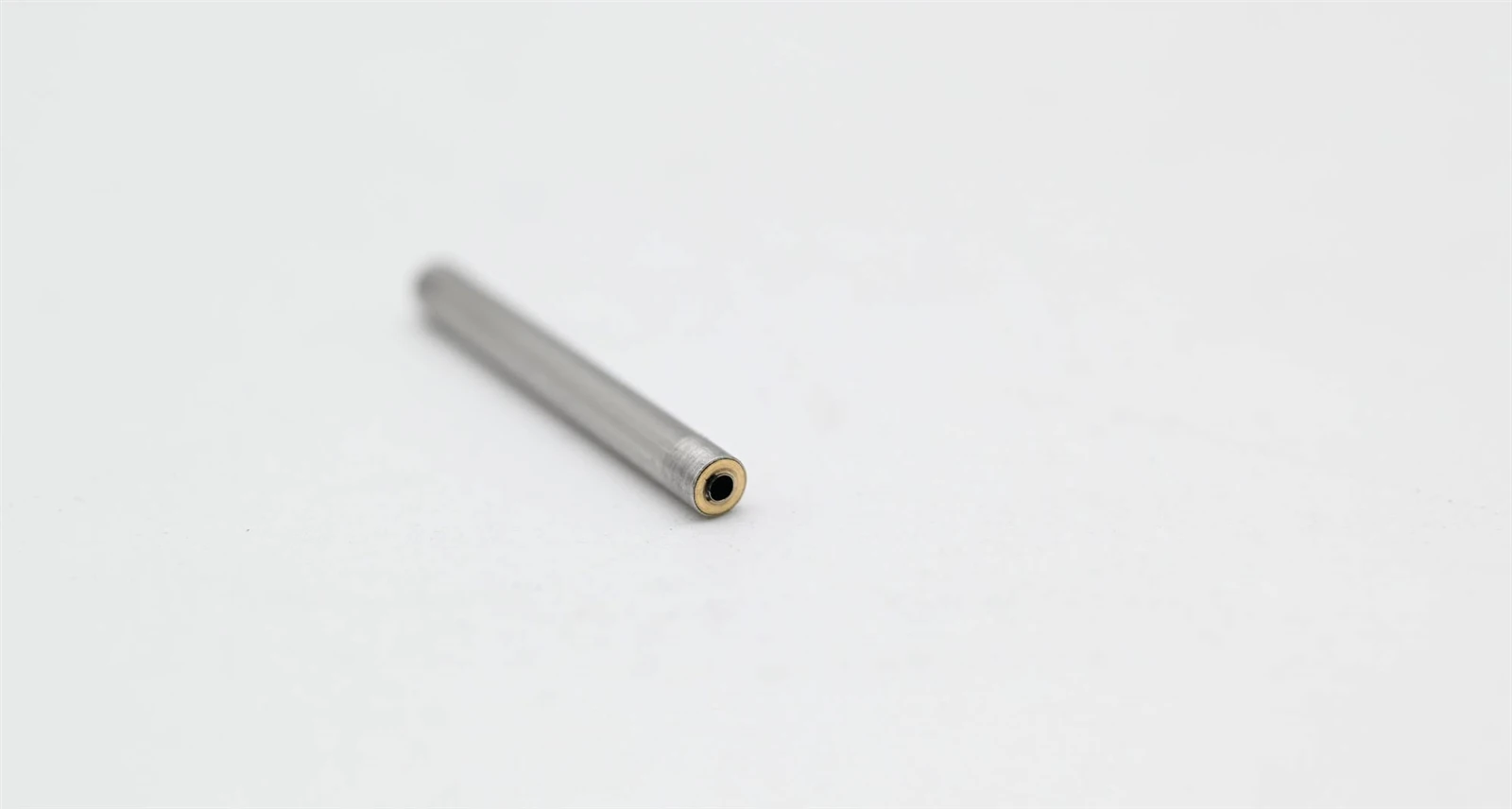

রিডুসিং কেসিংয়ের নির্দিষ্ট কাঠামোতে একটি স্টেইনলেস স্টিলের টিউব থাকে যার বাইরের ব্যাস 2.7 মিমি প্রধান অংশ হিসাবে কাজ করে, উভয় প্রান্তে তামার হাতা (2 মিমি পুরু) লাগানো থাকে; 1.1 মিমি অভ্যন্তরীণ ব্যাস এবং 1.25 মিমি একটি বাইরের ব্যাস সহ একটি স্টেইনলেস স্টিলের টিউব ভিতরে ইনস্টল করা আছে। রড লেন্সগুলি বিচ্ছিন্নকরণ এবং সমাবেশের সময় পরিবর্তন ছাড়াই তাদের আসল ক্রম বজায় রাখে তা নিশ্চিত করার জন্য এই সরঞ্জামটির উচ্চ ঘনত্ব এবং ফাংশন প্রয়োজন।
কমানো আবরণ এবং বর্ধিত বাহ্যিক অ্যাডাপ্টারকে আর্থ্রোস্কোপে সংযুক্ত করুন। স্কোপ টিউব খোলা থেকে রড লেন্সগুলি উন্মুক্ত না হওয়া পর্যন্ত ভিজ্যুয়াল পরিদর্শন করার সময় স্কোপ বডিতে আলতোভাবে আলতো চাপুন। সমস্ত অপটিক্যাল উপাদানের সম্পূর্ণ অপসারণ নিশ্চিত করার একটি পদ্ধতি নিম্নরূপ: আর্থ্রোস্কোপে একটি পাতলা স্টেইনলেস স্টিল টিউব ঢোকান, যেখানে টিউবটি আর অগ্রসর হতে পারে না সেই অবস্থানটি চিহ্নিত করুন, তারপর সমস্ত অভ্যন্তরীণ উপাদান সম্পূর্ণরূপে নিষ্কাশন করা হয়েছে কিনা তা যাচাই করতে স্কোপের বাইরের টিউবের মোট দৈর্ঘ্যের সাথে এই চিহ্নিত গভীরতার তুলনা করুন।
ক্লিনিং
সমস্ত অপটিক্যাল উপাদান মুছে ফেলার পরে, স্কোপ বডির অভ্যন্তর পরিষ্কার করতে এগিয়ে যান। প্রথমে, ফোর্সেপ দিয়ে দূরবর্তী ডগায় আঠালো অবশিষ্টাংশ স্ক্র্যাপ করুন, তারপর একটি পরিষ্কার ধাতব পৃষ্ঠ পুনরুদ্ধার করতে 1200-গ্রিট স্যান্ডপেপার ব্যবহার করে অবশিষ্ট আঠালো স্তরগুলিকে পালিশ করুন।
স্কোপ শ্যাফ্টের ভেতরের প্রাচীর পরিষ্কার করতে, অ্যালকোহল-ভেজানো লিন্ট-বিনামূল্যে একটি স্টেইনলেস স্টিলের টিউব দিয়ে লুমেনের মধ্যে দিয়ে সামনে পিছনে মুছে দিন।
এই ক্ষেত্রে ব্যবহৃত স্টেইনলেস স্টিলের টিউবিংয়ের বাইরের ব্যাস 1.0 মিমি এবং অভ্যন্তরীণ ব্যাস 0.9 মিমি, অপটিক্যাল সিস্টেমের মাত্রার সাথে মিলে যায়। অভ্যন্তরীণ দেয়ালে কোন দূষিত পদার্থ থাকে না তা নিশ্চিত করার জন্য পরিষ্কারের প্রক্রিয়াটি বেশ কয়েকবার পুনরাবৃত্তি করতে হবে।
(নেতিবাচক-চাপ ভ্যাকুয়াম শোধন)

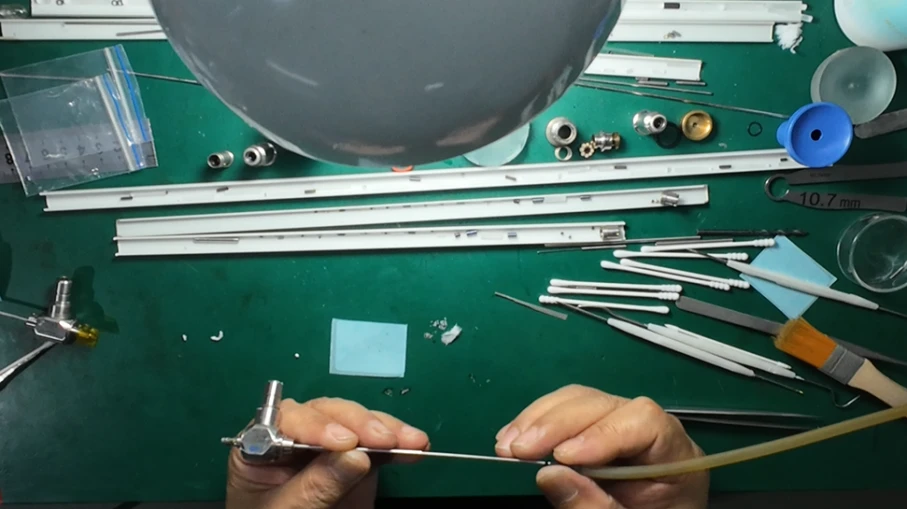

মোছার পরে, শ্যাফ্টের ভিতরের দেয়ালে নেতিবাচক-চাপ ভ্যাকুয়াম শোধন করতে, সূক্ষ্ম ধ্বংসাবশেষ, লিন্ট এবং অবশিষ্ট অ্যালকোহল অপসারণ করতে স্টেইনলেস স্টিল টিউবের সাথে একটি সাকশন ডিভাইস সংযুক্ত করুন। সমস্ত লুমেন অংশগুলি সম্পূর্ণ পরিষ্কার করার জন্য স্তন্যপান করার সময় স্টেইনলেস স্টিলের টিউবটিকে বারবার সামনে এবং পিছনে সরান৷ একবার পরিষ্কার করা শেষ হলে, ধুলো আটকাতে এবং গৌণ দূষণ এড়াতে উচ্চ-তাপমাত্রার সিলেন্ট দিয়ে স্কোপ শ্যাফ্টের উভয় প্রান্ত সিল করুন।
পরীক্ষা সমাবেশ
অভ্যন্তরীণ ফিটিং হাতা আইপিস ফাইবার তারের কেন্দ্রীকরণ সামঞ্জস্য করতে ব্যবহৃত হয়। হাতা ক্ষতিগ্রস্ত হলে বা অপটিক্যাল সেন্টারিং বিচ্যুতি ঘটায়, ঘড়ি প্রস্তুতকারক লেদ দিয়ে পিষে মেরামত করুন। রড লেন্সগুলি অপসারণ করার সময়, স্ট্রাইকার সিস্টোস্কোপ বা হিস্টেরোস্কোপগুলি থেকে আইপিস অ্যাসেম্বলিগুলি ব্যবহার করুন যাতে অভ্যন্তরীণ এবং বাইরের ব্যাসের সাথে মিলে যায় যাতে অপটিক্যাল উপাদানগুলিকে সঠিক ক্রমানুসারে বিচ্ছিন্ন করা যায়।

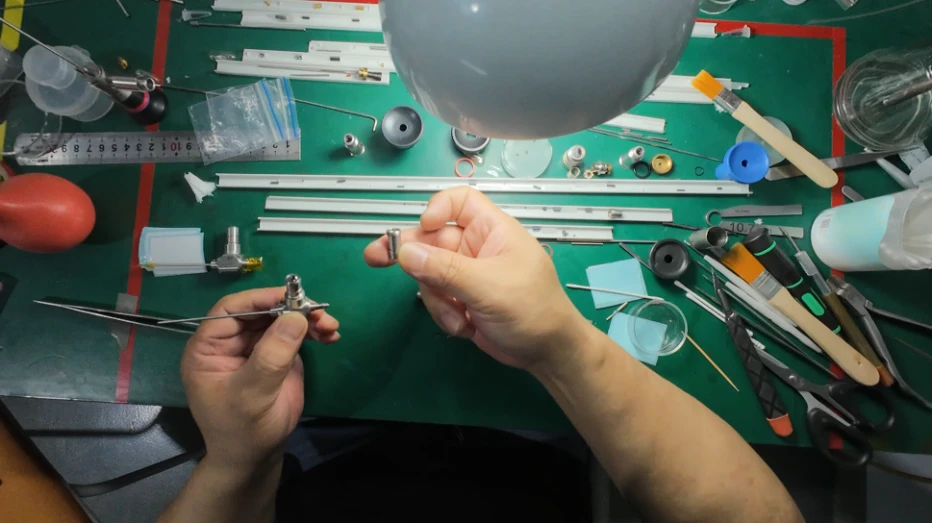

(সহায়ক বিচ্ছিন্নকরণ টুল)
সমাবেশ অত্যন্ত উচ্চ অপারেশনাল নির্ভুলতা দাবি. এই মেরামতের ক্ষেত্রে অপারেশনের জন্য একটি 40x হেড ম্যাগনিফায়ার গ্রহণ করে; একটি উচ্চ-শক্তির বাইনোকুলার মাইক্রোস্কোপও গ্রহণযোগ্য। সমাবেশের আগে, ধুলো এবং তেলের দাগ দূর করতে ম্যাগনিফায়ার/মাইক্রোস্কোপ লেন্সের উভয় দিক এবং সমস্ত ক্ল্যাম্পিং ফোর্সেপ অবশ্যই ভালোভাবে পরিষ্কার করতে হবে।
টুল নির্বাচন সম্পর্কে,,অতিরিক্ত- সূক্ষ্ম ফোর্সেপগুলি স্ক্রাবিং এবং স্পেসার টিউব ইনস্টল করার জন্য ব্যবহার করা হয়, যখন অপটিক্যাল লেন্সগুলিকে ধরে রাখার জন্য বিশেষ ফোর্সেপগুলির প্রয়োজন হয়৷ এই ক্ষেত্রে 1.1 মিমি বৃত্তাকার চোয়াল খোলার সাথে লেন্স ফোর্সেপ ব্যবহার করা হয়। এই নকশাটি কার্যকরভাবে লেন্সের ক্ষতি বা মোছার সময় স্ক্র্যাচিং প্রতিরোধ করে। স্পেসারের রিংগুলির ভিতরের বোরগুলি সমস্ত মিলন পৃষ্ঠে পরিচ্ছন্নতার গ্যারান্টি দেওয়ার জন্য ছোট লিন্ট-মুক্ত swabs দিয়ে মুছে ফেলা প্রয়োজন৷
এন্ডোস্কোপের এই মডেলের জন্য, সম্পূর্ণ অবজেক্টিভ লেন্স অ্যাসেম্বলিটি সম্পূর্ণভাবে বিচ্ছিন্ন করা, পরিষ্কার করা এবং পুনরায় একত্রিত করা ভাল। স্কোপ বডির অভ্যন্তরীণ অংশটি তিনটি বিভাগে বিভক্ত, পিছন থেকে সামনের দিকে সমাবেশ করা বেশ চ্যালেঞ্জিং। প্রক্রিয়া চলাকালীন, প্রথমে রড লেন্স এবং স্পেসারগুলি সরান; তারপরে, অবজেক্টিভ লেন্স অ্যাসেম্বলিকে প্রায় 200 ডিগ্রীতে গরম করুন এবং প্রতিটি অপটিক্যাল উপাদানকে একে একে ধাক্কা দিতে একটি বিশেষ টিউবুলার টুল ব্যবহার করুন। একবার পরিষ্কার করা সম্পূর্ণ হলে, উদ্দেশ্যমূলক লেন্স ইউনিট পুনরায় একত্রিত করতে দূরবর্তী প্রান্ত (স্কোপের প্রধান) থেকে ক্রমানুসারে উপাদানগুলি প্রবেশ করান।
উদ্দেশ্য লেন্স বন্ধন
বন্ডিং প্রক্রিয়া সরাসরি উদ্দেশ্য লেন্স গ্রুপের নিবিড়তা এবং সেবা জীবন নির্ধারণ করে। এই মেরামত নিম্নোক্ত বৈশিষ্ট্য সহ কাস্টম উচ্চ-তাপমাত্রা প্রতিরোধী সিলান্ট গ্রহণ করে:
এটি 500 ডিগ্রী পর্যন্ত তাপমাত্রা সহ্য করে, কাচ এবং স্টেইনলেস স্টিলের সাথে ভালভাবে বন্ধন করে এবং বার্ধক্য, অ্যাসিড এবং ক্ষারগুলির জন্য দুর্দান্ত প্রতিরোধ প্রদর্শন করে। এই আধা-স্বচ্ছ আঠালো বৈশিষ্ট্যগুলি ভাল প্রবাহযোগ্যতা; যখন উদ্দেশ্যমূলক লেন্স সমাবেশগুলি বন্ড করতে ব্যবহৃত হয়, তখন এটি কার্যকর অনুপ্রবেশ গভীরতা এবং বায়ুরোধীতা নিশ্চিত করে-অর্ধ-কঠিন আঠালোকে ছাড়িয়ে যায়। যাইহোক, কাজের সময় সাবধানে নিয়ন্ত্রণ করা প্রয়োজন, এবং আঠালো স্তরটি বিচ্ছিন্ন করার প্রয়োজন হলে আনুমানিক 300 ডিগ্রি গরম করা প্রয়োজন।[সম্পর্কে আরও জানুন...]
- আঠালো মিশ্রণ: প্রায় 2 মিনিটের জন্য উপযুক্ত পরিমাণে আঠালো সমানভাবে মিশ্রিত করুন, তারপর এটিকে প্রাক-সারাময়ের জন্য দশ মিনিটের বেশি সময় ধরে রেখে দিন। আঠালো মৃদু ঠাসাঠাসি হয়ে গেলে প্রয়োগ শুরু করুন; এর কম তরলতা অভ্যন্তরীণ ক্ষরণ রোধ করে। পরিবেষ্টিত তাপমাত্রা অনুযায়ী নাড়ার গতি সামঞ্জস্য করুন: উচ্চ তাপমাত্রার অধীনে পাতলা আঠালো সামান্য দ্রুত মিশ্রিত করা যেতে পারে। নাড়ার সময় উত্পন্ন ক্ষুদ্র ক্ষুদ্র বুদবুদ স্বাভাবিকভাবে বিলীন হয়ে যাবে এবং চূড়ান্ত সিলিংয়ের ফলাফলকে প্রভাবিত করবে না। মনে রাখবেন যে বিশ্রামের সময় আঠালো সামান্য সঙ্কুচিত হয়। যদি এনক্যাপসুলেশনের সময় অসম্পূর্ণ ভরাট ঘটে, তবে পৃষ্ঠের আঠা সম্পূর্ণ অভ্যন্তরীণ সিলিং নিশ্চিত করতে আণবিক উত্তেজনার মাধ্যমে প্রাকৃতিকভাবে ভিতরের দিকে একত্রিত হবে।
- আঠালো বিতরণ: আঠা একটি পাতলা স্ট্রিং অবস্থায় পৌঁছে গেলে বিতরণ শুরু করুন। আঠালো প্রয়োগকারী হিসাবে একটি 0.3 মিমি আকুপাংচার সুই ক্ল্যাম্প করুন। অপারেশনের ধাপগুলি: প্রথমে, 3M টেপের একটি ছোট টুকরো বহনকারী ফোর্সেপ দিয়ে অবজেক্টিভ লেন্সটিকে বাইরের দিকে একটু আটকে দিন, 1.2 মিমি মাইক্রো-জোয়ার ফোর্সেপ দিয়ে লেন্সটিকে আবার ক্ল্যাম্প করুন, আকুপাংচার সুই দিয়ে আঠালো নিন এবং অবজেক্টের সামনের অর্ধেক বৃত্তের চারপাশে অভিন্ন আবরণ লাগান। একটি টুথপিকের সাহায্যে টিউব খোলার মধ্যে লেন্সটি পুনরায় ইনস্টল করুন। সন্নিবেশ করার পরে, লেন্সের ঘেরের চারপাশে আঠালো ওভারফ্লো বা জমার জন্য সাবধানে পরীক্ষা করুন।

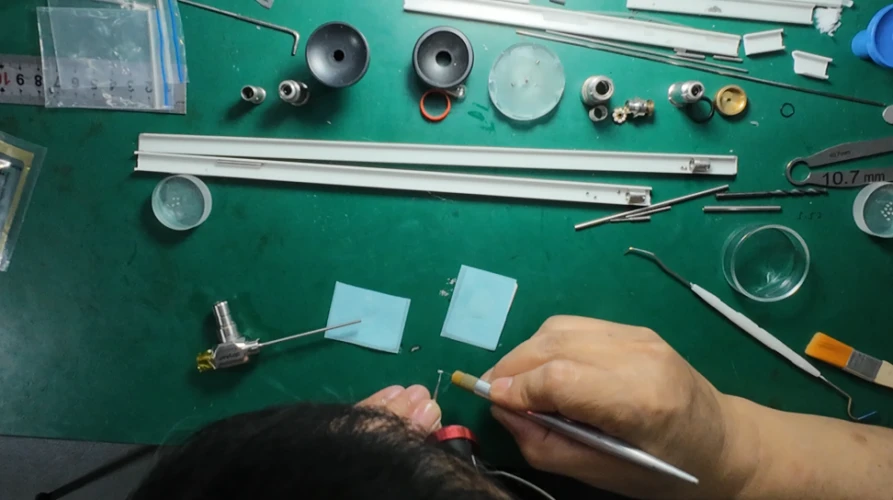

(আঠালো বিতরণ)
- অতিরিক্ত আঠালো অপসারণ: বন্ধনী সমাবেশ 8 ঘন্টা জন্য দাঁড়ানো যাক; আঠালো আংশিক কঠোরতা লাভ করে কিন্তু এই পর্যায়ে পুরোপুরি নিরাময় হয় না। টুথপিক বা তুলো swabs সঙ্গে অতিরিক্ত আঠালো বন্ধ, বন্ধন শক্তি সর্বোচ্চ সমাবেশ তাপ নিরাময়, তারপর অ্যালকোহল swabs সঙ্গে পরিষ্কার মুছা. লেন্সের পৃষ্ঠের স্ক্র্যাচ বা একগুঁয়ে অবশিষ্টাংশগুলির জন্য যা সাধারণ সোয়াব বা অ্যালকোহল দ্বারা অপসারণ করা যায় না, পরিষ্কার জল দিয়ে পলিশিং যৌগ পাতলা করুন এবং মাইক্রোফাইবারে মোড়ানো টুথপিকের ডগা দিয়ে আলতোভাবে বাফ করুন। গুরুত্বপূর্ণ অনুস্মারক: আঠা এখনও আংশিকভাবে নিরাময় থাকাকালীন সম্পূর্ণ অপটিক্যাল চিত্র সমন্বয় করুন এবং চূড়ান্ত সম্পূর্ণ নিরাময়ের আগে যোগ্য ইমেজিং নিশ্চিত করুন। সম্পূর্ণরূপে নিরাময় করা আঠা স্থায়ী বন্ধন তৈরি করে যা পরবর্তীতে বিচ্ছিন্ন করা এবং পুনরায়-ডিবাগ করা কঠিন করে তোলে।
আইপিস ক্রমাঙ্কন
আইপিসটি আলাদা করতে, একটি লেদ বাঁকানোর সরঞ্জাম দিয়ে বাইরের আইপিস টিউবটি কেটে নিন। পরবর্তী রি-সোল্ডারিং অ্যাসেম্বলি নির্ভুলতার সাথে আপস না করেই মূল টিউবের ব্যাস এবং প্রস্থকে সুনির্দিষ্টভাবে পুনরুদ্ধার করতে পারে।
আইপিস ইনস্টল করার আগে, স্পেসার টিউবগুলিকে ফোর্সেপ সহ অবস্থানে সম্পূর্ণরূপে চাপুন, তারপরে ফাইবার কেবল কেন্দ্রীভূত করার জন্য আইপিস সামঞ্জস্য বেসটি মাউন্ট করুন-। অভ্যন্তরীণ আইপিস থ্রেডগুলি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন যাতে থ্রেডিংয়ের সময় অপটিক্যাল পথে ধ্বংসাবশেষ না পড়ে। রিয়েল টাইম অপটিক্যাল ইমেজ পর্যবেক্ষণ করার সময় আইপিসটি ধীরে ধীরে ভিতরের দিকে ঘোরান। যদি ফাইবার তারের মিসলাইনমেন্ট হয়ে যায়, তাহলে সমস্ত অংশ আলাদা করে, আবার- পরিষ্কার করুন এবং আবার সমাবেশ করুন।
(আভ্যন্তরীণ আইপিস থ্রেড পরিষ্কার করুন)
চূড়ান্ত মেরামত এবং সমাবেশ
সম্পূর্ণ অপটিক্যাল সমাবেশের আগে, প্রতিটি রড লেন্সের উভয় পৃষ্ঠ এবং প্রতিটি স্পেসার টিউবের বাইরের পৃষ্ঠ সহ স্কোপ বডির ভিতরের প্রতিটি উপাদান আলাদাভাবে পরিষ্কার করতে হবে। অপটিক্যাল লেন্স বা অ্যাসেম্বলিগুলিকে পরিষ্কার ফোর্সেপ দিয়ে ধরে রাখুন, বৃত্তাকার গতিতে লেন্সের পৃষ্ঠতল মুছুন বা অ্যালকোহল ব্যবহার করে কেন্দ্র থেকে প্রান্ত পর্যন্ত বাহ্যিক সর্পিল-দূষিত পদার্থ ছড়িয়ে দেওয়ার পরিবর্তে ময়লা তুলতে স্যাঁতসেঁতে সোয়াব ব্যবহার করুন৷ নোংরা swabs থেকে গৌণ স্ক্র্যাচ এড়াতে মোছার সময় ঘন ঘন সোয়াবগুলি প্রতিস্থাপন করুন। সমস্ত সমাবেশের কাজে অবশ্যই প্রাক-পরিষ্কার করা ডেডিকেটেড ফোরসেপ এবং ফিক্সচার ব্যবহার করতে হবে; লেন্সের সাথে সরাসরি নগ্ন-হাতের সংস্পর্শে নতুন দূষণকারীর পরিচয় দেবে।
(সমাবেশ)
এই ক্ষেত্রে দেখানো সমস্ত কাস্টম টুল নির্বাচন, আঠালো ম্যাচিং, বন্ধন প্রক্রিয়া, বিচ্ছিন্নকরণ এবং সমাবেশের ক্রমগুলি বারবার ব্যবহারিক রক্ষণাবেক্ষণ পরীক্ষার মাধ্যমে যাচাই করা হয়। আমরা পরবর্তী নিবন্ধগুলিতে অন্যান্য এন্ডোস্কোপ মডেলগুলির মেরামতের কেসগুলি ভাগ করে নেব, সাথে থাকুন৷
